技術參數

系統容量 4096臺

標準掛載 60～70臺(根據不同單元，容量有差異)

音頻頻響 20Hz～20KHz

信噪比 >96dBA

通道隔離度 >85dB

動態范圍 >94dB

總諧波失真 <0.05%

音頻接口 1路平衡音頻（XLR)、2路線路音頻(RCA)

最大音頻輸出 LINE OUT ：+20 dBu 非平衡 BLANCE OUT ：+20 dBu 平衡

輸出阻抗 ＞1KΩ

外部音頻輸入 0.775V（鳳凰端子）

中控控制方式 RS-232

PC通訊方式 TCP/IP

攝像控制方式 RS-485

最大功耗 300W

單元連接接口 八芯×4

十三芯×4（僅TC-Z4、TC-ZB4機型）

同傳通道數量 6通道，含原音通道 （僅TC-Z4、TC-ZB4機型）

顯示 OLED（61mm×37mm）

錄音接口 USB（U盤格式：FAT32）

錄音文件大小 0.8M/分鐘

發言人數限制 1/2/3/4（不包括主席終端）

聲控靈敏度 高/中/低（76dB/80dB/82dB）

支持攝像頭數量 4個標清（內置），最大擴展8個攝像球機

視頻輸入接口 RCA×4（1Vp-p 75Ω）

視頻輸出接口 RCA×2（1Vp-p 75Ω）

攝像跟蹤協議 PELCO-P/PELCO-D/VISCA

電源 AC100～240V，50/60Hz

工作溫度 -0～45℃

存儲溫度 -20～50℃

尺寸（長×寬×高） 485mm×350mm×90mm

安裝 桌面或者19''機柜安裝

重量 7.6Kg

通過IEC 60914國際標準認證

基于數字控制架構開發，全數字音頻技術，內置高性能CPU處理核心，高速DSP數字音效處理器，CD級音質

支持48KHz音頻采樣頻率，音頻頻響可達20Hz～20KHz

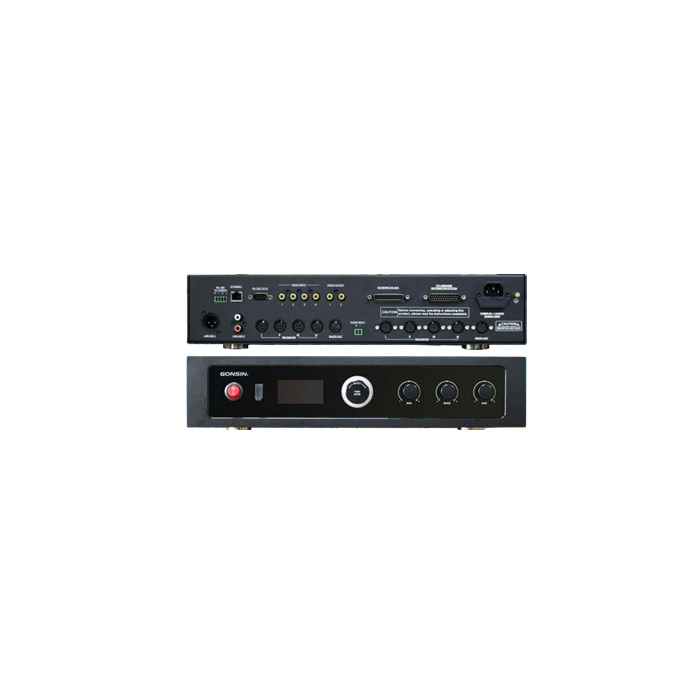

黑色鋼化玻璃面板設計，簡潔高檔，功能分區清晰明了，操作簡便

高對比度、低功耗OLED 屏用于顯示系統狀態、發言人數、發言模式等信息，并提供多種語言

帶導航式旋鈕，方便管理人員對會議服務器進行操作及管理設置

4路會議單元連接接口，系統具有自動修復功能，支持線路的“熱插拔”

采用集中式供電管理，單臺主控機標準可掛載60～70個話筒單元，連接多臺擴容主機，可組成4096席的大型系統

采用全球通用電壓的開關電源，使用范圍更廣，電源功率充足

USB自動錄音功能：前面板插入U盤后可自動/手動錄制系統音頻，并實時顯示當前錄音狀態

自動攝像跟蹤功能：配合攝像機、視頻矩陣實現高清/標清自動攝像跟蹤，最大支持8個攝像球機，支持預置全景位

內置4×1+1視頻矩陣，無需增加設備，可實現標清自動攝像跟蹤

帶外部音頻信號輸入接口，用于連接報警音頻、廣播音頻、其他音頻系統，單元可同步輸出音頻信號

內置實時時鐘，萬年歷功能，可以在會議服務器、會議終端上顯示當前時間，方便參會人員查看

內置會議終端自動檢測機制，可在會前對系統各終端進行運行狀態自檢

會議服務器與控制電腦之間采用先進的TCP/IP 連接控制方式，可以實現會議系統的控制管理、遠程診斷和遠程升級

可脫離電腦單獨使用，作為一套基本的會議系統，具備以下功能：

單元寫號功能：會議系統支持自動或者手動給系統設備分配ID

可對單個或全部單元的內置揚聲器音量進行調節，直至達到最佳聲音效果（適用于5600系列）

可對單元LCD屏的對比度進行調節，直至達到最佳顯示效果（適用于4200系列）

發言功能：申請等待模式(Operator)、限制發言模式(Auto)、先進先出模式(FIFO)、聲控模式（VOX）、申請發言模式

（需配合軟件）

聲控模式：聲控模式下，發言時話筒自動開啟，可調節聲控的靈敏度（高、中、低），可設置自動關咪時間(6～180秒)

最多同時開啟單元數量為4個（不包括主席單元），主席/副主席單元不受限制，系統可同時發言人數無數量限制

同傳功能：可實現6（1+5）通道的同聲傳譯功能

同傳通道的音頻頻響可達20Hz～20KHz

具有譯員單元接口和同傳系統級聯接口，可與公信紅外無線同傳、FS-FHSS無線同傳等系統進行無縫兼容，靈活構建 各種復雜的同傳系統

系統可連接多臺主席終端，可將任意代表終端設置成副主席終端，主席終端和副主席終端無數量限制

連接電腦配合系統控制軟件使用，具備更多功能：

可進行會議報到，實時統計會議報到人數，節省人工統計的時間

表決功能：贊成/反對/棄權，支持第一次按鍵有效或最后一次按鍵有效

選舉功能：等額選舉/差額選舉/快速選舉，從多個候選人中選出一個或多個當選人

評議功能：非常滿意（非常稱職）/滿意（稱職）/基本滿意（基本稱職）/不滿意（不稱職），對某個工作或事項進行四 鍵評議

表決過程對數據進行多級糾錯和加密擾碼處理，確保數據安全

軟件可自定義表決選項和表決方式，支持語言定制、屏幕定制

可集中進行會議單元的管理，操作員可點擊會議終端圖標批準或拒絕與會者發言

可設置發言限制時間，可設定限制時間結束后關閉會議單元

可擴展電腦錄音錄像功能（需要增加音視頻采集卡）

可通過軟件設定副主席單元，副主席單元的開關不受同時打開的會議單元數量和發言模式的限制

可實現管理軟件雙機熱備份功能，可將一臺控制電腦設置為備份模式并連接到系統中，如當前控制電腦出現意外時， 備份電腦可自動托管，保證會議無間斷順利進行

可根據用戶配套的管理軟件，實現相應的多種會議管理功能
