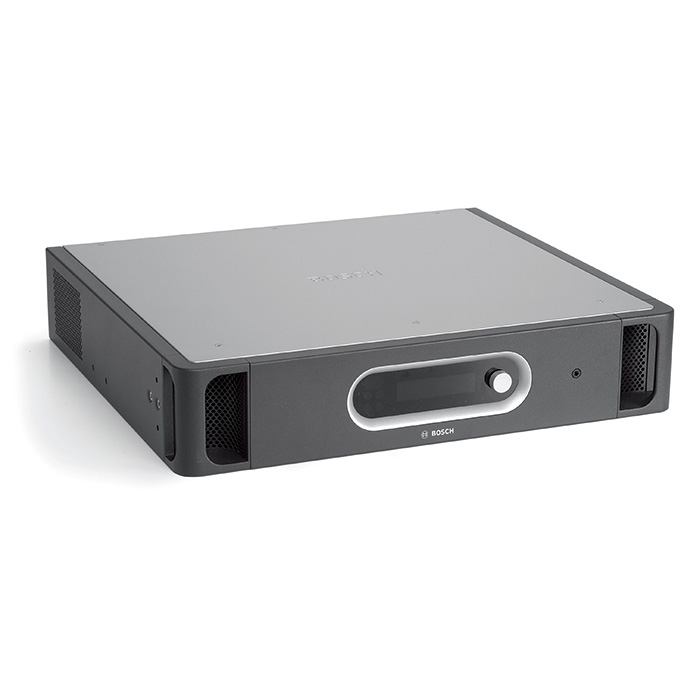

音頻擴展器配有四路通過變壓器隔離的模擬音頻輸入。其中兩路可在話筒輸入和線路輸入之間切換。另外兩路是固定線路輸入。音頻擴展器配有四路通過變壓器隔離的模擬音頻線路輸出。它內置數字音頻處理能力，為所有音頻輸入和輸出提供三段參數均衡和兩個的架式均衡器。此外，它們還具有可選的 20 kHz 檢測信號。2 x 16 字符顯示屏和旋轉按鈕實現本地狀態查詢。

當激活音頻監視模式時，顯示屏會顯示 VU 計量表讀數。此外，也可使用耳機來監聽音頻。

八路控制輸入可以自由編程以用于多種系統操作，而且還可分配不同的優先級。每路控制輸入均能監測所連接的線路， 確定是否存在開路和短路。五路控制輸出可以自由編程以用于故障和呼叫相關的操作。

音頻擴展器支持冗余網絡布線。網絡可以是單個分支，也可以是冗余環路。此裝置通過網絡電纜由網絡控制器供電。擴展器能夠自我監控，確保不間斷地向網絡控制器報告其狀 態。

控件和指示燈

?2 x 16 字符 LCD 狀態顯示屏

用于菜單控制和耳機音量的旋鈕/按鈕控制

互連

兩個系統網絡連接

八個控制輸入

兩個話筒/線路輸入

兩路線路輸入

四路線路輸出

五路控制輸出

耳機輸出

四路音頻輸入 – 兩路可選話筒/線路和兩路線路輸入

四路音頻線路輸出

八路受監測的控制輸入和五路控制輸出

音頻處理功能

冗余網絡連接
